Sonda acústica portátil HYD10
Características
El HYD10 es una sonda portátil de nueva generación desarrollada por ComNav. Con un diseño compacto, permite la medición automática de la profundidad. Gracias a sus algoritmos avanzados y al diseño de su circuito de alta relación señal-ruido, admite la entrada de datos RTK y funciona en una plataforma industrial basada en Linux con una estructura resistente y estable que garantiza un rendimiento fiable.
01

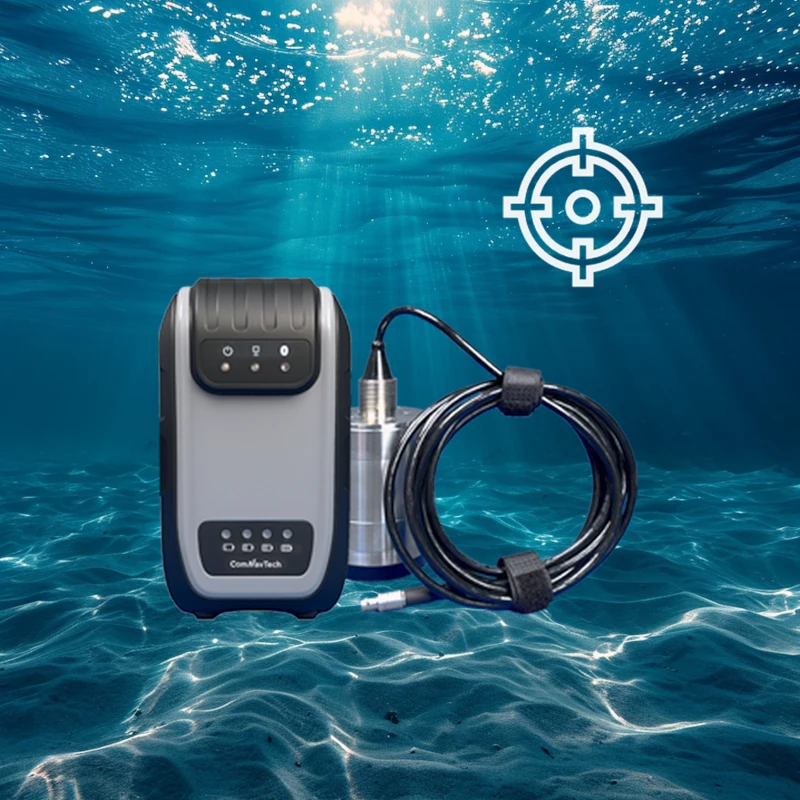

Alta precisión
Equipado con tecnología ultrasónica de medición de profundidad de última generación, el sistema alcanza errores de profundidad de menos de 10 mm con una resolución significativamente mejorada. Identifica con precisión variaciones poco profundas y obstáculos submarinos, lo que garantiza datos fiables.
02

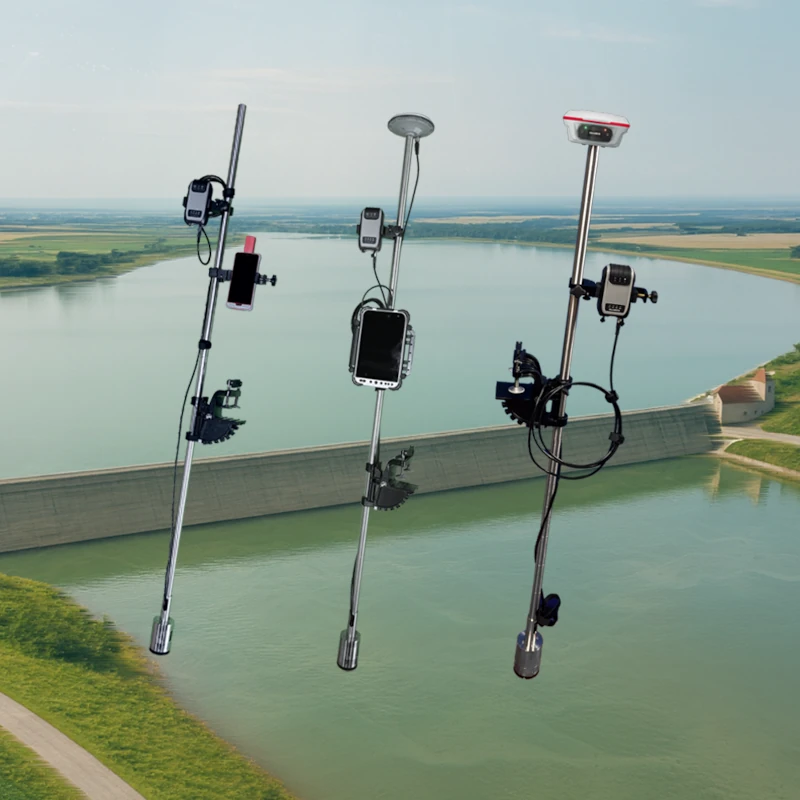

Funciones integradas
El software «Survey Master» integra módulos de topografía RTK e hidrográficos. La medición de la profundidad submarina y la topografía de puntos terrestres RTK se combinan a la perfección, lo que elimina la necesidad de cambiar de sistema y permite realizar operaciones eficientes de «profundidad + posicionamiento».
03

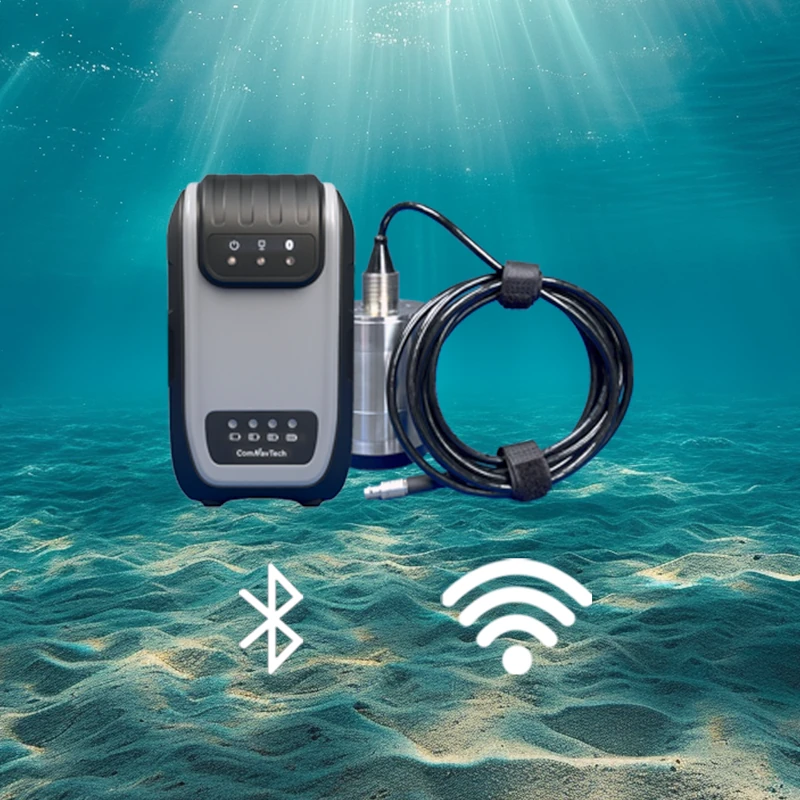

Comodidad inalámbrica
La conexión Bluetooth estable conecta la unidad principal con los dispositivos móviles sin cables, mientras que el WiFi permite una rápida integración RTK. Esto sustituye a la configuración tradicional con cables «unidad principal-transductor-RTK», evitando roturas de cables o conexiones deficientes y facilitando el trabajo de campo.
Parámetro del producto
| Dimensiones | Unidad principal: 137x72x50 mm,Transductor: D70 mm x H105 mm |
| Peso del dispositivo | 1,2 kg |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Temperatura de funcionamiento | –20 °C a +60 °C |
| Botones / Teclado | Botón de encendido |
| Material a prueba de polvo & resistente al agua | Sonda: Acero inoxidable 316IP67 |
| Consumo de energía | 5W |
| Batería de litio | 3400 mAh, autonomía de 8 horas |
| Fuente de alimentación externa | DC9~28V |
| Frecuencia de funcionamiento | 200kHz |
| Tasa máxima de muestreo | 30Hz |
| Rango de profundidad | 0.3-200m |
| Precisión de profundidad | ±1 cm + 0,1% h (h: Profundidad del agua) |
| Resolución | 1cm |
| Rango de ajuste de la velocidad del sonido | 1300m/s-1700m/s |
| Ángulo del haz | 6° |
| Potencia máxima de transmisión | 300W |
| Tipo de datos | NMEA: SDPT/SDDBT |
| Sistema operativo | Linux |
| Interfaz / Puerto | Interfaz RS232 / Transductor |
| Bluetooth | BT5.0, compatible con versiones anteriores de BT2.x |
